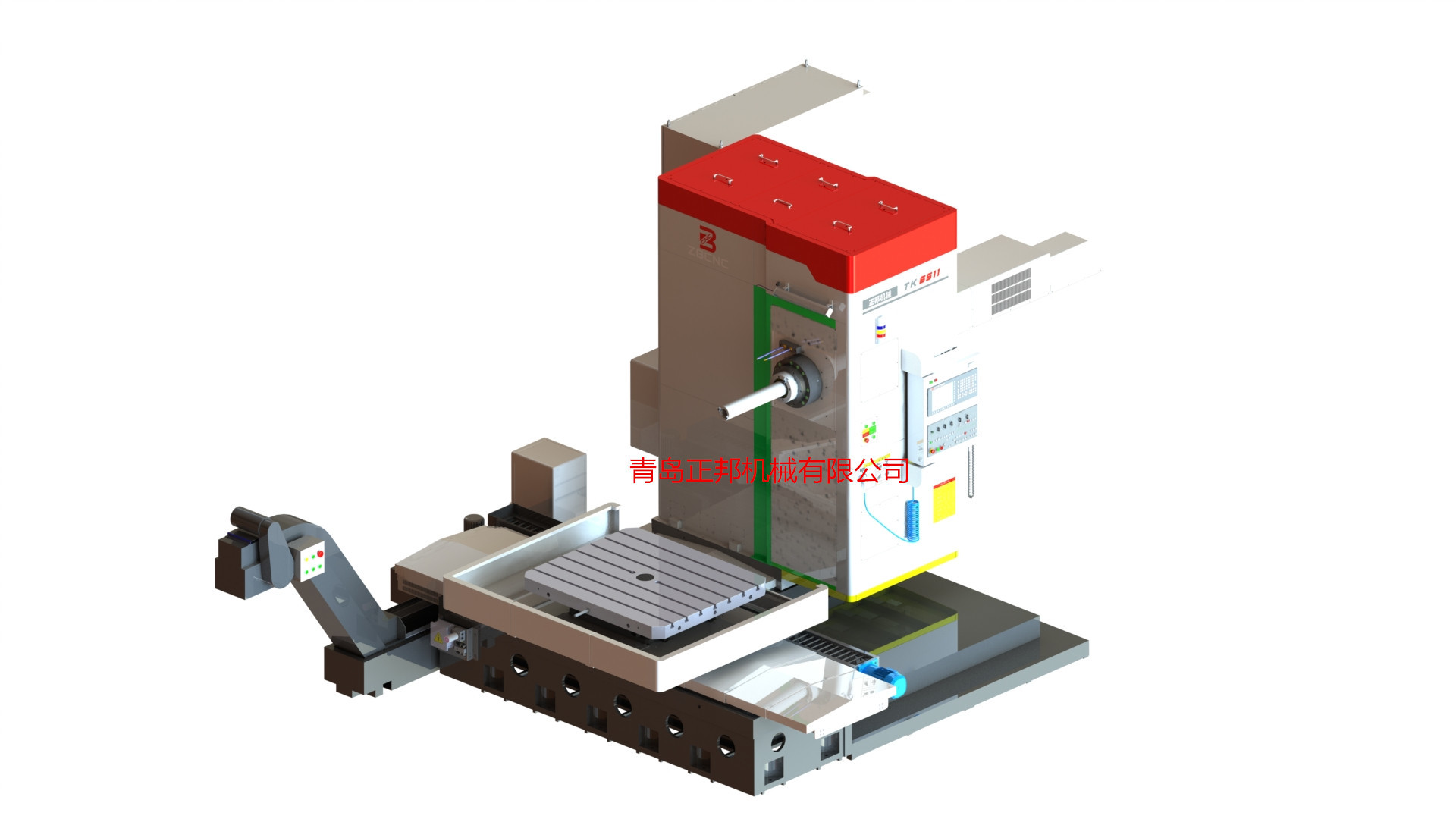

TK6511數控刨台卧式銑镗床

技(jì )術說明

一、結構特點

1、此镗床适用于鑄鐵件、鋼件及其它合金零件的精密镗銑加工。

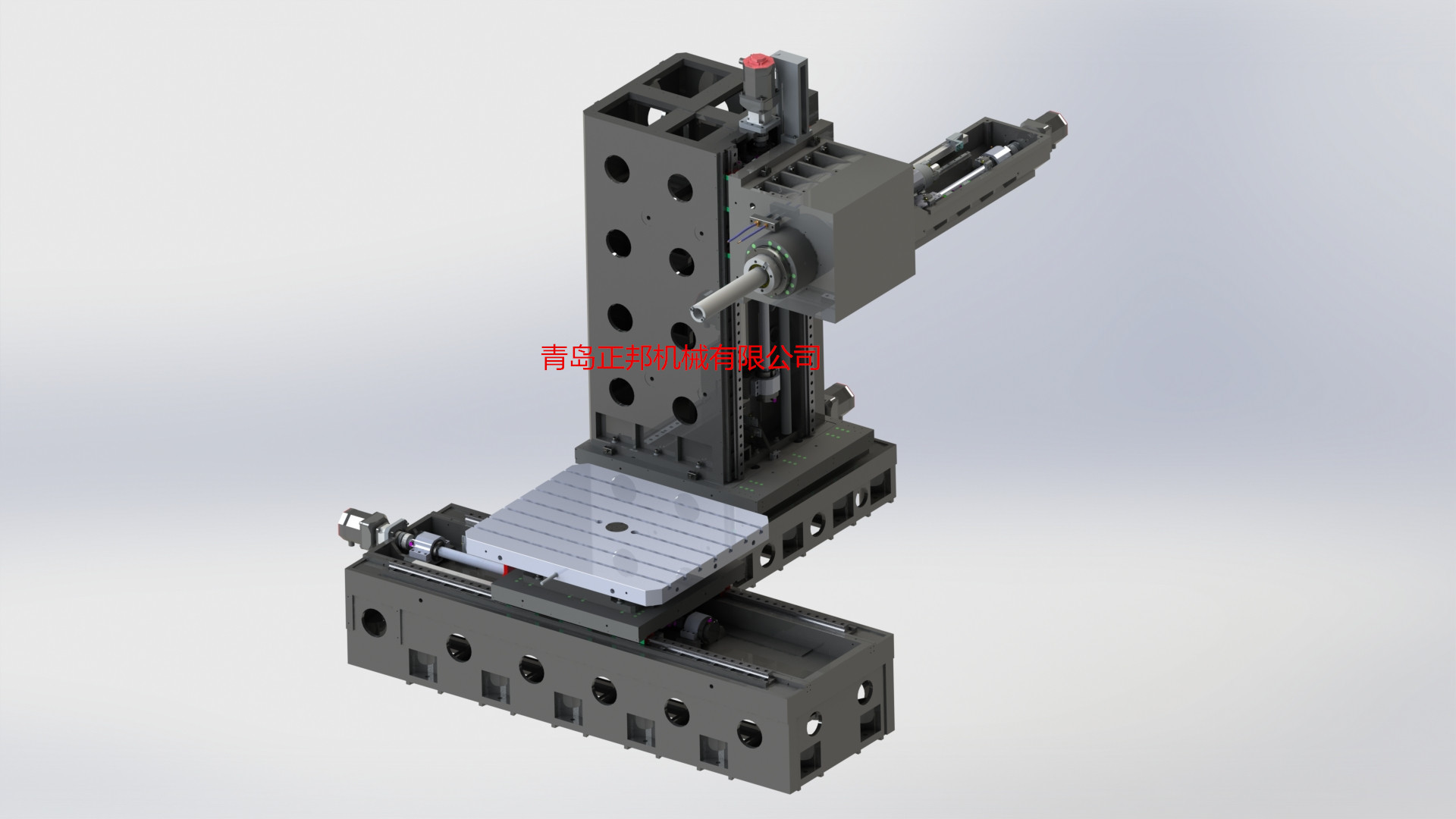

2、立柱移動式結構，由轉台床身、轉台、立柱、立柱床身、镗銑頭、防護、排屑機等組成。

3、XYZ軸直線導軌，運行精度高速度快。

4、各把合面刮研處理，貼合面積大，結構穩定，整體剛性高。

5、轉台高精度齒盤定位，角度精度定位準确。

6、镗杆的回轉運動是作用在組合軸承上，剛性強、精度高。

7、配有工件水冷卻系統和排屑機，可以實現自動排屑，方便清理，提高效率。

二、技(jì )術參數

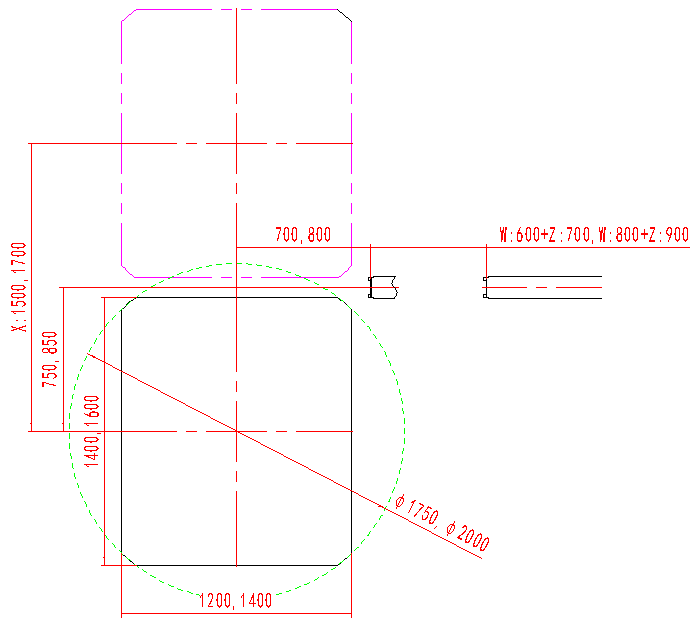

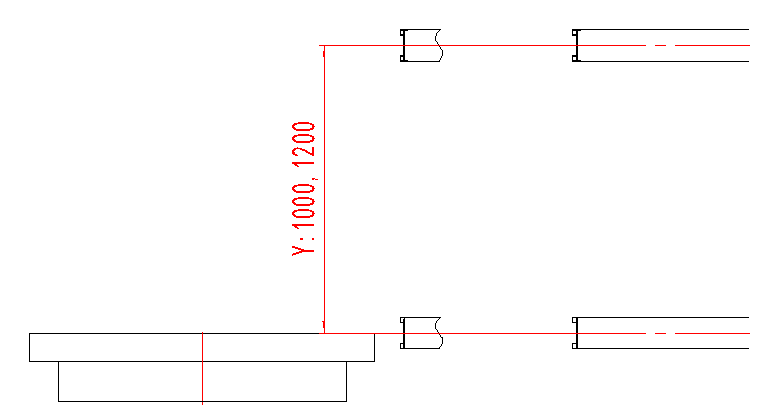

X軸：回轉工作台橫向移動。Y軸：主軸垂直移動。Z軸：立柱縱向移動。W軸：镗杆移動。

序号	部分	項目		參數
1	主軸	主軸直徑		φ110
		主軸錐孔		BT50
		主軸轉速		10～1000
		主軸扭矩（N.m）		362（連續） 447（短時）
		主電機功率（Kw）		15（連續） 18.5（短時）
2	行程	X軸		1500
		Y軸		1000
		Z軸		700
		W軸		600
3	回轉工作台	工作台面積		1400×1200
		T型槽		22 mm×7
		承重		3
		回轉分度（°）		5（手動）
4	速度	進給	XYZ軸（mm/min）	0.5～3000
			W軸（mm/min）	0.5～1500
		快速	XY軸（mm/min）	6600
			Z軸（mm/min）	4500
			W軸（mm/min）	3000
5	伺服電機扭矩	XYZW軸（N.m）		22
6	精度控制	XYZ軸		閉環控制
7	排屑及冷卻	功能形式		配有鏈闆式和絞龍式排屑機、工件冷卻水循環系統
8	液壓油路	镗頭平衡		镗頭液壓平衡缸
		油冷機		主電機冷卻
		自動潤滑		XYZW軸導軌和絲杠潤滑
9	氣路	作用位置		換刀吹氣、主軸氣幕、氣槍
10	電氣控制	數控系統		FANUC 0i-MF plus
		FANUC伺服控制部分		①回轉工作台橫向移動（X） ②主軸垂直移動（Y） ③立柱縱向移動（Z） ④镗杆移動（W）
		其它輔助控制		①排屑機 ②水冷卻 ③液壓油路部分 ④氣路部分 ⑤各行程開關和安全互鎖
		電氣櫃		配有電氣櫃空調，電氣櫃内元器件均選用施耐德、西門子等知名品牌。
11	防護	防護間		轉台接水盤，镗頭全包防護
		導軌防護		床身鋼闆防護罩镗頭铠甲防護罩
12	機床顔色	钣金防護		灰白色RAL7035
		機體		黑色
13	工作環境	三相四線制	電壓	380V±10%
			頻率	50Hz±2%
			總容量	約30kVA
		溫度		0～45℃
		相對濕度		≦70%
		壓縮空氣		4～6bar；300L/min

驗收标準及程序

1、驗收标準

1.1	精度标準	按照JBT8771.1-1998精度标準進行精度驗收
1.2	主要精度要求	工作台面端面跳動	0.03/1250
		X軸軸線運動的直線度	a)在X-Y垂直面内0.02 b）在Z-X水平面内0.02 在任意300測量長度0.007
		Y軸軸線運動的直線度	a)在X-Y垂直面内0.02 b）在Y-Z垂直面内0.02 在任意300測量長度0.007
		Z軸軸線運動的直線度	a)在Y-Z垂直面内0.02 b）在Z-X水平面内0.02 在任意300測量長度0.007
		Y軸軸線運動和X軸軸線運動間的垂直度	0.02/500
		Y軸軸線運動和Z軸軸線運動間的垂直度	0.02/500
		Z軸軸線運動和X軸軸線運動間的垂直度	0.02/500
		主軸錐孔的徑向跳動	a)靠近主軸端面0.007 b）距主軸端面300處0.015
		主軸軸線和Z軸軸線運動間的平行度	a)在300測量長度上0.015 b) 在300測量長度上0.015
		主軸軸線和X軸軸線運動間的垂直度	0.015/300
		主軸軸線和Y軸軸線運動間的垂直度	0.015/300
		轉台定位精度（″）	±4
1.3	其它要求	其它驗收标準按照技(jì )術協議

驗收程序

2.1 預驗收：需方安排人員在供方場地對機床進行驗收，驗收合格後，供方安排包裝和發貨。

2.2 終驗收：機床在需方場地安裝調試後，對機床的各動作行程、精度、外觀等進行驗收。

四、供貨範圍

1	機床本體	包括機床機械主體部分、防護部分、電氣液壓部分、排屑冷卻部分等。
2	标準附件	墊鐵、地腳螺栓等。
3	随機文件	包括機械、電氣、液壓的整機說明書
4	服務	①安裝調試服務。 ②一年質保期内的售後服務。 ③質保期後的有償技(jì )術支持服務。

五、機床主要外購件明細

序号	名稱	品牌	型号	産地
1	電動潤滑給油泵	TSWUKWAN	TK1006E	台灣
2	油液過濾器	TSWUKWAN	TK610B	台灣
3	流量計	NEW LIOW	SF100SD1RCBT	台灣
4	氣源三聯件	SMC	AC30-03DG-B	日本
5	氣源壓力檢測	SMC	3C-IS3000-02	日本
6	限位行程開關	山武azbil	SL1-A/SL1-D	日本
7	氣源幹燥器	FSG	G-05	韓國
8	油冷機	雷博	LO-35P	國産
9	電氣櫃空調	雷博	LA-15B-H	國産
10	松刀油缸	台大	HSC115	台灣
11	增壓油缸	台大	DB12U16C110V2DC24V	台灣
12	聯軸器	DRW	100C32/40	韓國
14	滾珠絲杠	南京工藝	6312	國産
15	直線導軌	上銀	55滾柱	台灣
16	絲杠軸承	NSK	50TAC100BSUC10PN7B	日本
17	端齒盤	雄名	XM072-600-480	韓國
