産品概要：
企業通過ISO9001-2015質量管理體系認證，先進的管理方式，規範的管理程序，完善的檢測體系保證了生産工藝、雄厚的生産制造能力和周到的售後服務，全面為廣大客戶服務。

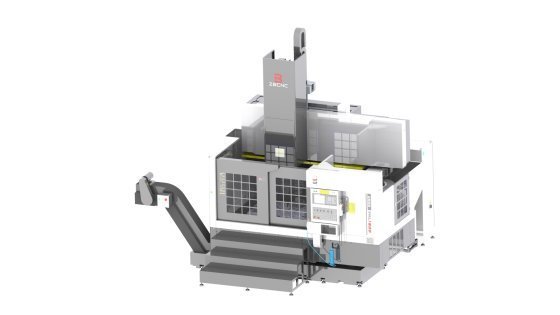

VHLM2500立式車銑複合機床
技(jì )術說明
|
|
一、結構特點
|
|
|
|
1、此機床為車銑複合式機床，适用于鑄鐵件、鋼件及其它合金零件的高速精密加工，實現一次裝夾完成車銑磨的工藝要求。

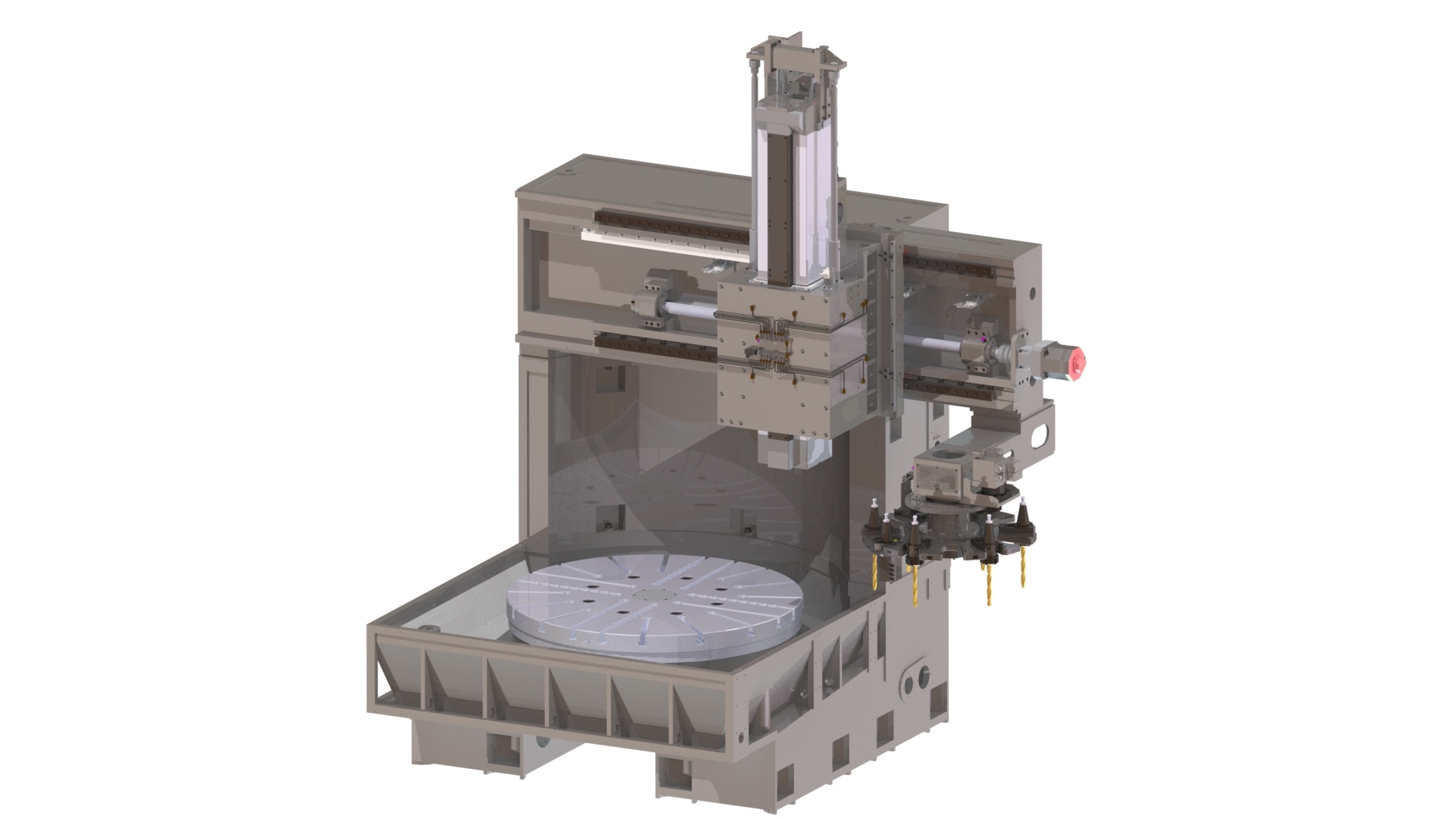

2、此機床為單刀架、單刀庫橫梁固定式結構，由底座、工作台、橫梁、立柱、車銑刀架、車銑刀庫、防護間、排屑機等組成。
3、立柱和橫梁固定安裝于底座平面上，接觸面大，結構穩定，整體剛性高。
4、工作台的回轉運動是作用在組合軸承上，齒輪齒圈均為淬火磨制處理，保證了回轉精度和低噪音。
5、方滑枕截面尺寸300×300mm，導軌面淬火磨制處理，配合面貼導軌帶刮研處理，精度和剛性高，壽命長。

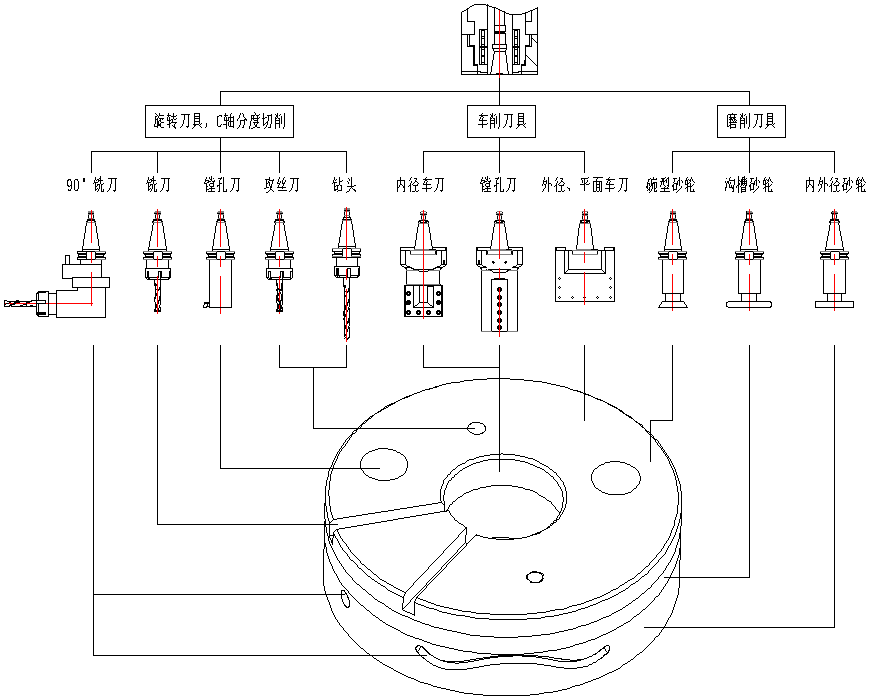

6、配有12工位車銑複合刀庫，可以自動換刀，提高批量零部件的加工效率。
7、配有工件水冷卻系統和排屑機，可以實現自動排屑，方便清理，提高效率。
|
|

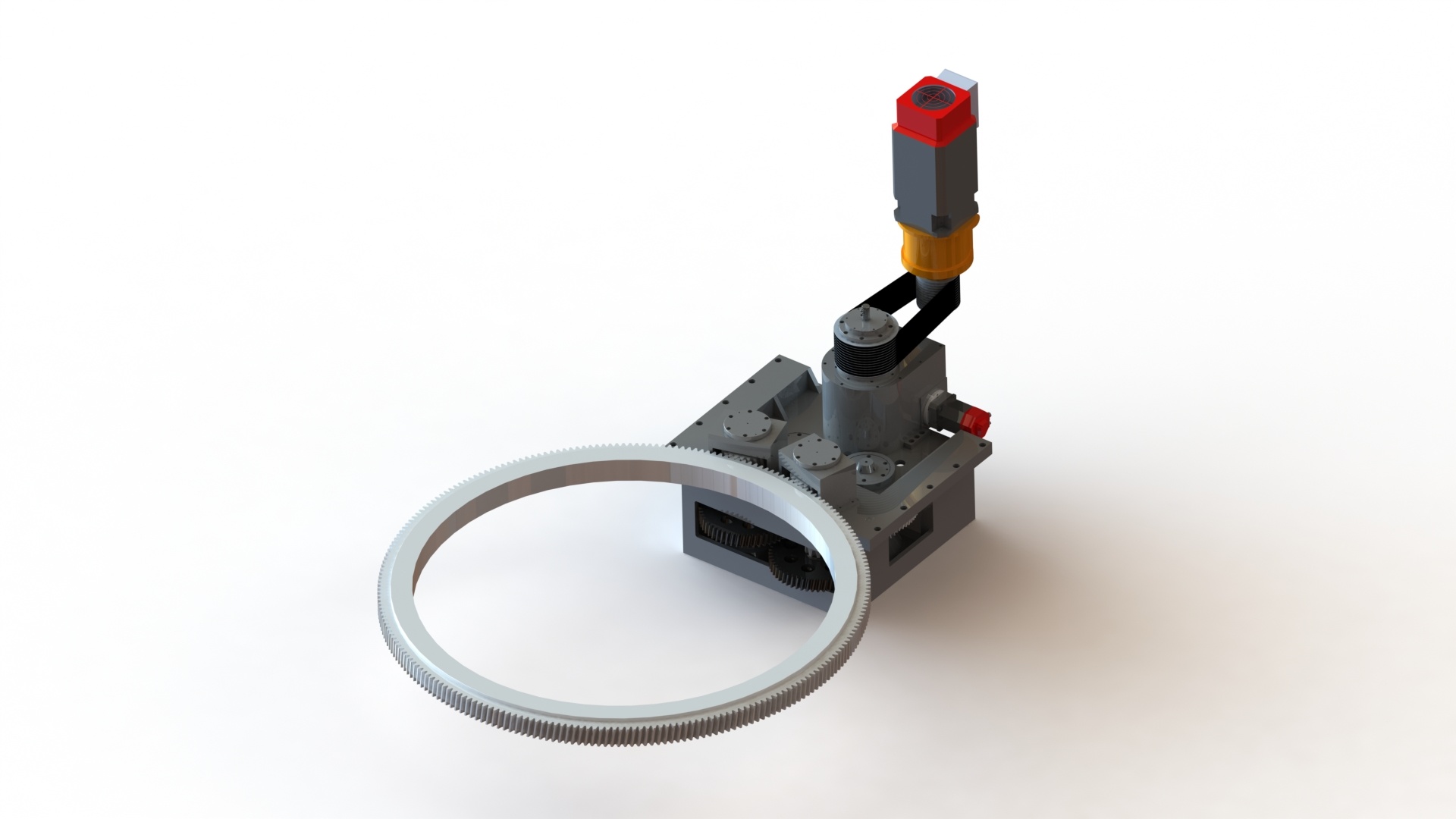

雙齒輪消隙箱和磨制淬火齒圈配合，消除傳動中産生的間隙，實現工作台的精密分度。車加工與銑鑽加工動力分離，有效降低能耗。 |
|
車銑複合雙齒輪消隙箱 |
- 技(jì )術參數
|
|
X軸：刀架水平移動。Z軸：刀架垂直移動。C軸：工作台分度回轉。
|
序号 |
項目 |
參數 |
|||
|
1 |
加工範圍 |
最大回轉直徑 |
2800 |
||
|
最大切削直徑 |
2500 |
||||
|
工作台直徑 |
2500 |
||||
|
最大工件高度 |
1000 |
||||
|
滑枕端面到工作台面距離 |
10～1210 |
||||
|
最大工件重量 |
8 |
||||
|
2 |
速度 |
工作台轉速 |
車、磨 |
1～100（兩擋） |
|
|
銑、鑽 |
0.1～2 |
||||
|
刀架電主軸最高轉速 |
6000 |
||||
|
X、Z軸快速移動速度（m/min） |
6 |
||||
|
3 |
行程 |
X軸最大行程 |
-250～+1930 |
||
|
Z軸最大行程 |
1000 |
||||
|
4 |
電機功率/扭矩 |
C軸驅動（Kw） |
37 |
||
|
C軸分度（N.m） |
30 |
||||
|
X軸進給（N.m） |
30 |
||||
|
Z軸進給（N.m） |
30 |
||||
|
刀架電主軸（Kw） |
26 |
||||
|
5 |
導軌形式 |
橫梁（X軸） |
重載滾柱直線導軌（規格55） |
||
|
滑枕（Z軸） |
淬火磨制硬軌 |
||||
|
工作台（C軸） |
大規格推力軸承 |
||||
|
6 |
傳動方式 |
工作台驅動 |
主電機-BF變速箱-皮帶組-雙齒輪消隙箱-精密磨制齒輪齒圈 |
||
|
工作台分度 |
伺服電機-蝸輪蝸杆-雙齒輪消隙箱-精密磨制齒輪齒圈 |
||||
|
X軸進給 |
伺服電機-行星減速機-滾珠絲杠 |
||||
|
Z軸進給 |
|||||
|
7 |
精度控制 |
X、Z軸 |
光栅尺閉環控制 |
||
|
C軸 |
編碼器反饋 |
||||
|
8 |
工作台 |
工作台最大輸出扭矩（N.m） |
40800（短時） 35300（連續） |
||
|
工作台主軸定心方式 |
錐面主軸-錐孔軸承 |
||||
|
9 |
立刀架 |
滑枕截面 |
300×300 |
||
|
滑枕結構 |
方形滑枕八導軌 |
||||
|
10 |
刀庫 |
刀庫工位 |
6（車刀）+6（銑刀或砂輪） |
||
|
刀夾接口 |
BT50 |
||||
|
刀夾 |
BT50-F250×200-37 |
||||
|
11 |
排屑及冷卻 |
功能形式 |
鏈闆式排屑機和工件冷卻水循環系統 |
||
|
12 |
液壓油路 |
刀架平衡 |
刀架液壓平衡缸 |
||
|
油冷機 |
工作台軸承和變速箱潤滑冷卻 |
||||
|
自動潤滑 |
X、Z軸導軌和絲杠潤滑 |
||||
|
13 |
氣路 |
作用位置 |
刀架錐孔換刀吹氣、氣槍 |
||
|
14 |
電氣控制 |
數控系統 |
FANUC 0i-TF plus |
||
|
FANUC伺服控制部分 |
①X軸 ②Z軸 ③C軸 |
||||
|
其它輔助控制 |
①排屑機 ②水冷卻 ③液壓油路部分 ④氣路部分 ⑤各行程開關和安全互鎖 |
||||
|
電氣櫃 |
配有電氣櫃空調，電氣櫃内元器件均選用施耐德、西門子等知名品牌。 |
||||
|
15 |
防護 |
防護間 |
半封閉式防護間 |
||
|
橫梁導軌防護 |
鋼闆防護罩 |
||||
|
滑枕防護 |
刮油闆 |
||||
|
16 |
機床顔色 |
刀架、大門、刀庫門 |
黑色 |
||
|
其它钣金防護 |
灰白色RAL7035 |
||||
|
機體 |
黑色 |
||||
|
17 |
電源氣源要求 |
三相四線制 |
電壓 |
380V±10% |
|
|
頻率 |
50Hz±2% |
||||
|
總容量 |
約82kVA |
||||
|
壓縮空氣 |
4-6bar；300L/min |
||||
|
18 |
工作環境 |
溫度 |
0~45℃ |
||
|
相對濕度 |
≦70% |
||||
- 驗收标準及程序
1、驗收标準
|
1.1 |
精度标準 |
按照GB/T23582.1-2009精度标準進行精度驗收（定橫梁） |
|
|
1.2 |
主要精度要求 |
工作台端面最大跳動 |
0.025/2500 |
|
工作台徑向最大跳動 |
0.025/2500 |
||
|
垂直刀架水平移動對工作台的平行度 |
0.02/1000 |
||
|
垂直刀架滑枕移動對工作台回轉軸線的平行度
|
|
||
|
垂直刀架水平移動（X軸）的定位精度 |
0.015/1000 |
||
|
垂直刀架水平移動（X軸）的重複定位精度 |
0.009/1000 |
||
|
垂直刀架滑枕移動（Z軸）的定位精度 |
0.015/1000 |
||
|
垂直刀架滑枕移動（Z軸）的重複定位精度 |
0.01/1000 |
||
|
工作台分度精度（″） |
±0.5 |
||
|
1.3 |
其它要求 |
其它驗收标準按照技(jì )術協議 |
|
- 驗收程序
2.1 預驗收：需方安排人員在供方場地對機床進行驗收，驗收合格後，供方安排包裝和發貨。
2.2 終驗收：機床在需方場地安裝調試後，對機床的各動作行程、精度、外觀等進行驗收。
四、供貨範圍
|
1 |
機床本體 |
機床機械主體部分（單刀架、單刀庫）、防護部分、電氣液壓部分、排屑冷卻部分等。 |
|
2 |
标準附件 |
墊鐵、地腳螺栓、兩個刀夾等。 |
|
3 |
随機文件 |
包括機械、電氣、液壓的整機說明書 |
|
4 |
服務 |
①安裝調試服務。 ②一年質保期内的售後服務。 ③質保期後的有償技(jì )術支持服務。 |
五、機床主要外購件明細
|
序号 |
名稱 |
品牌 |
型号 |
産地 |
|
1 |
兩級變速箱 |
Baruffaldi |
CE16 |
意大利 |
|
2 |
電主軸 |
數格 |
HFS-200g |
台灣 |
|
3 |
工作台定心軸承 |
NSK |
NN3056K |
日本 |
|
4 |
絲杠軸承 |
NSK |
50TAC100BSUC10PN7B |
日本 |
|
5 |
滾珠絲杠 |
南京工藝 |
6310 |
國産 |
|
6 |
直線導軌 |
上銀 |
55滾柱 |
台灣 |
|
7 |
電動潤滑給油泵 |
TSWUKWAN |
TK1006E |
台灣 |
|
8 |
油液過濾器 |
TSWUKWAN |
TK310B |
台灣 |
|
9 |
流量計 |
NEW LIOW |
SF100SD1RCBT |
台灣 |
|
10 |
氣源三聯件 |
SMC |
AC30-03DG-B |
日本 |
|
11 |
氣源壓力檢測 |
SMC |
3C-IS3000-02 |
日本 |
|
12 |
限位行程開關 |
山武azbil |
SL1-A/SL1-D |
日本 |
|
13 |
氣源幹燥器 |
FSG |
G-05 |
韓國 |
|
14 |
油冷機 |
雷博 |
LO-35P |
國産 |
|
15 |
電氣櫃空調 |
雷博 |
LA-15B-H |
國産 |
|
16 |
松刀油缸 |
台大 |
HSC115 |
台灣 |
|
17 |
增壓油缸 |
台大 |
DB12U16C110V2DC24V |
台灣 |
|
18 |
聯軸器 |
DRW |
100C32/40 |
韓國 |
|
19 |
刀庫馬達 |
NOP |
240-2PL |
日本 |
|
20 |
耐磨導軌帶 |
Trelleborg |
|
|
